태양광 발전소 추가 구성품이란 무엇인가?
태양광 발전소는 모듈과 인버터만으로 운영되지 않습니다.
안전하고 효율적인 발전을 위해서는 다양한 추가 구성품이 함께 설치되어야 하며, 이들 장비는 발전소의 안정성, 수명, 발전효율에 큰 영향을 미칩니다.
실제로 발전소 고장의 상당수는 모듈이나 인버터보다 접속반, 차단기, 케이블, 접지설비 등의 문제로 발생하기도 합니다.
따라서 추가 구성품에 대한 이해는 태양광 발전소 운영에 매우 중요합니다.

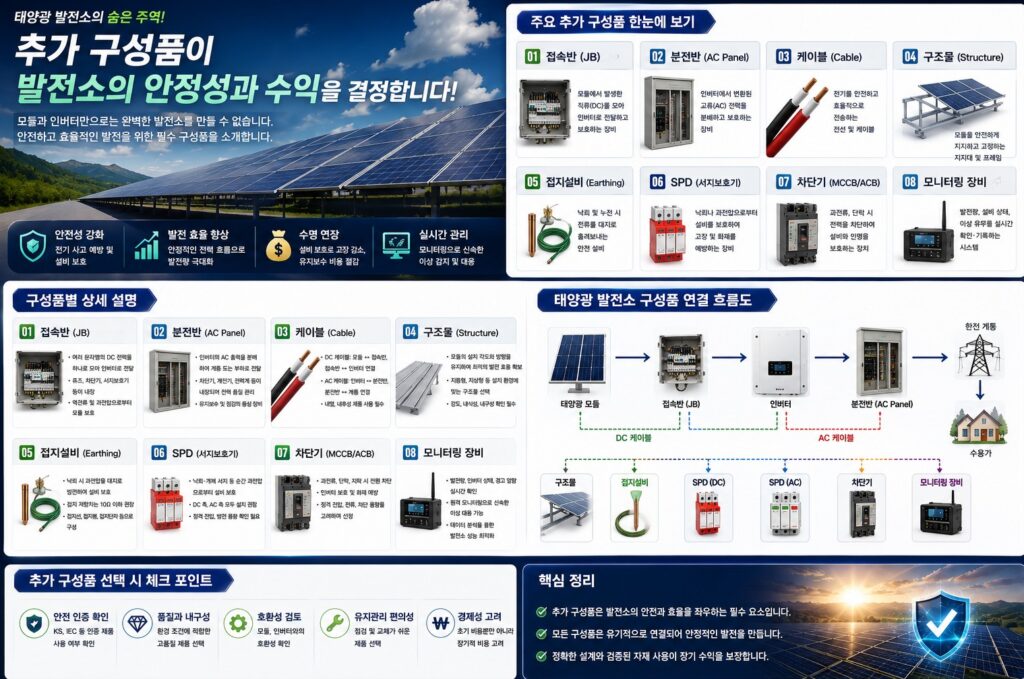

주요 추가 구성품 한눈에 보기
태양광 발전소에서 주로 사용되는 추가 구성품은 다음과 같습니다.
- 접속반(JB)
- 분전반(AC Panel)
- 케이블
- 구조물
- 접지설비
- SPD(서지보호기)
- 차단기(MCCB/ACB)
- 모니터링 장비
이들 장비는 각각 다른 역할을 수행하지만 유기적으로 연결되어 발전소를 안전하게 운영할 수 있도록 돕습니다.
접속반(JB)
접속반은 여러 태양광 스트링에서 발생한 직류 전력을 하나로 모아 인버터로 전달하는 장치입니다.
또한 퓨즈, SPD, 차단기 등이 함께 설치되어 전기적 이상 상황으로부터 설비를 보호하는 역할도 수행합니다.
접속반 내부 이상은 발전량 감소의 원인이 될 수 있으므로 정기 점검이 필요합니다.
분전반(AC Panel)
분전반은 인버터에서 변환된 교류 전력을 계통으로 송전하기 전에 보호하고 분배하는 장치입니다.
전력 품질 유지와 안전 확보를 위해 중요한 역할을 수행합니다.
케이블
케이블은 발전소 내부 전력을 전달하는 통로입니다.
태양광 발전소에서는 크게 다음 두 가지가 사용됩니다.
DC 케이블
모듈과 접속반, 인버터를 연결합니다.
AC 케이블
인버터와 분전반, 계통을 연결합니다.
품질이 낮은 케이블은 전력 손실과 화재 위험을 높일 수 있습니다.
구조물
구조물은 태양광 모듈을 지지하는 설비입니다.
발전량은 모듈의 각도와 방향에 영향을 받기 때문에 구조물 설계가 매우 중요합니다.
구조물은 다음 조건을 만족해야 합니다.
- 강풍 대응
- 적설 대응
- 부식 방지
- 장기 내구성 확보
접지설비
접지설비는 낙뢰나 누전 발생 시 전류를 안전하게 대지로 흘려보내는 역할을 합니다.
발전소 안전성 확보를 위해 반드시 설치되어야 하며 정기적인 접지저항 측정이 필요합니다.
SPD(서지보호기)
SPD는 낙뢰나 순간 과전압으로부터 전기설비를 보호하는 장치입니다.
특히 태양광 발전소는 야외에 설치되기 때문에 낙뢰 피해 위험이 높아 SPD 설치가 중요합니다.
차단기(MCCB/ACB)
차단기는 과전류나 단락 사고 발생 시 전원을 차단하여 설비를 보호합니다.
발전소의 전기 안전을 위한 필수 장비입니다.
모니터링 장비
모니터링 장비는 발전량, 인버터 상태, 이상 발생 여부 등을 실시간으로 확인할 수 있도록 지원합니다.
최근에는 모바일 앱을 통해 원격으로 발전소 상태를 확인하는 시스템이 널리 사용되고 있습니다.
추가 구성품 선택 시 고려사항
추가 구성품을 선택할 때는 다음 사항을 확인해야 합니다.
인증 여부
KS, IEC 등 인증 제품 사용
품질과 내구성
장기간 운영 가능한 제품 선택
호환성
모듈 및 인버터와의 적합성 확인
유지관리 편의성
점검 및 교체가 쉬운 제품 선택
경제성
초기 비용뿐 아니라 장기 운영 비용 고려
핵심 정리
- 태양광 발전소는 모듈과 인버터만으로 구성되지 않는다.
- 접속반, 분전반, 케이블, 구조물, 접지설비 등이 필수적으로 사용된다.
- SPD와 차단기는 전기적 사고 예방에 중요한 역할을 수행한다.
- 모니터링 장비는 발전량 분석과 유지관리에 활용된다.
- 품질 좋은 추가 구성품은 발전소 수명과 수익성을 높인다.
- 정기 점검과 유지관리가 안정적인 발전 운영의 핵심이다.
